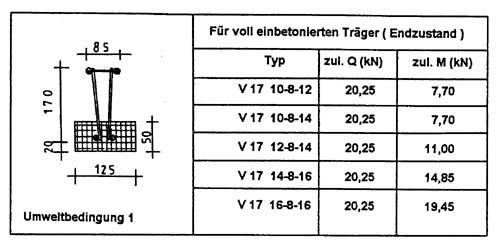

Der V-Gitterträger:
Der Träger besteht aus einem Stahlgitterträger (Stärke nach statischer Berechnung), der am Fuß mit Beton B 35 ummantelt ist. Der Grund: Würde der Styroporkörper auf dem Gitterträger selbst aufliegen, bestände die Gefahr der Korrosion! Styropor hat gute Diffusionseigenschaften und ermöglicht somit der Feuchtigkeit, den Gitterträger zu erreichen. Ummantelt mit Beton ist der Träger korrosionssicher. 1 Träger wiegt 25 kg/lfdm. D.h.: Die Montage ist zwar prinzipiell ohne Kran machbar, aber nicht immer empfehlenswert.
Beispiel-Verwendungstabelle für V-Tec Träger | |||||
Rippendecke: Zul. "L" im Endzustand:
Eigengewicht, Putz und Belag: | |||||
p (KN/m²) | | | | | |
| 2,95 (4,25) | 4,10 (4,25) | 4,25 (5,08) | 5,00 (5,2/6,3) | 5,00 (5,2/6,3) |
| 2,95 (4,03) | 4,03 | 4,25 (4,82) | 5,00 (5,6/5,2) | 5,00 (5,2/6,3) |
| 2,95 (3,85) | 3,85 | 4,25 (4,60) | 5,00 (5,3/5,2) | 5,00 (6,1/5,2) |
| 2,92 (3,61) | 3,61 | 4,25 (4,31) | 5,00 (5,01) | 5,00 (5,7/5,2) |
| 2,95 (3,47) | 3,47 | 4,15 | 4,82 | 5,00 (5,5/5,2) |
| 2,95 (3,39) | 3,39 | 4,05 | 4,70 | 5,00 (5,38/5,2) |
| 2,95 (3,14) | 3,14 | 3,75 | 4,36 | 5,00 |
| 2,95 (3,10) | 3,10 | 3,70 | 4,30 | 4,92 |
in kg/m | 5,10 | 5,75 | 6,30 | 7,80 | 8,54 |
* = Diese Typen sind noch nicht in der Zulassung | |||||
|
